RNS 510 Code Finder

Das RNS 510 Navigations System ist aus Diebstahlschutz Gründen mit einen Sicherheits Code geschützt. Wenn das Gerät in einen anderen Auto verbaut wird bzw. das Kombiinstrument getauscht wird muss der Code neu eingegeben werden, denn dieser wird im Kombiinstrument gespeichert. Den Code bekommt man entweder vom Händler dort wird er über die Seriennummer des Geräts online abgefragt oder man liest diesen selbst aus. Simples ausprobieren wenn man die Zeit hätte funktioniert leider nicht den nach 3 Fehlversuchen sperrt sich das Gerät für einige Minuten, dies würde dan ewig dauern.


Das Gerät hat aber eine RS232 Schnittstelle über die sich mit bestimmten Befehlen beliebig viele Kombinationen „ausprobieren“  lassen -> Brute Force Methode. Bei einen 4 Stelligen Code mit nur Zahlen ist die Zeit auch überschaubar. Der Code Bereich ist 0-1999 meine SW braucht auf meinen PC ca. 8 min bis 1999.

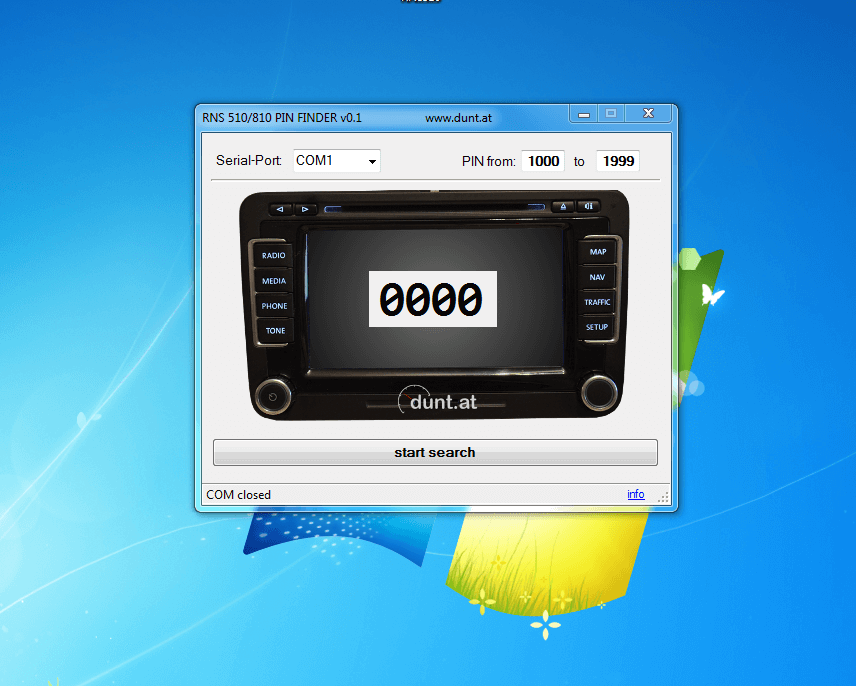

Ich habe nun ein kleines Programm erstellt das den Pin des RNS 510 über die RS232 Schnittstelle durch probiert. Eingestellt ist der „normale“ Wertebereich 0000-1999. Dieser kann aber beliebig definiert werden. Die Software arbeitet über den  Seriellen Port des PC’s den die meisten PC’s leider nicht mehr haben. Abhilfe schafft ein RS232 to USB Konverter.

Die Bedienung der SW ist einfach:

  • RS232 to USB Konverter mit PC und RNS510 verbinden auch das RNS510 mit einer Stromquelle verbinden.
  • RNS510 einschalten warten bis die Eingabemaske für den Code erscheint, dann ca. 2 min warten.
  • SW starten, COM Port auswählen, wenn nötig Wertebereich festlegen und Start Button klicken.
  • Die SW probiert nun alle möglichen Pins im Wertebereich durch. Wenn der Pin gefunden wurde wird dieser Angezeigt und eine Message Box erscheint.



10 Kommentare

  1. Hallo Dunt,
    würde dein Programm auch bei ein RNS 315 funktionieren?

    Hut ab vor deinen Know How.

    Über die Anleitung vom Can Logger würde ich mich auch freuen.

    Gruß und Danke,
    Alex

  2. Could it work with RCD 510? I have verision without Video-IN so there are no Rx and Tx pins.

  3. O.K achso ja das kann ich Verstehen !
    Auch von meiner Seite ein DICKES LOB an dich !
    SUPER SEITE sehr netter hilfe Stellung wenn man fragen hat ! Sehr Kompetent !

    DANKE

    1. Nirgends, will nicht den Diebstahl von RNS 510 unterstützen.

      Wen mir jemand einen Grund nennen kann wofür genau die SW gebraucht wird den werde ich sie vl. zukommen lassen!

      Grüße
      David

  4. Hi Dunt, finde ich sehr cool dein Tool,

    bin selbst angehender Elektroingenieur und finde es einfach geil was du alles so daheim in deinem Labor unter die Lupe nimmst.

    Darf man fragen, mit welchem Tool das Programm erstellt hast (GUI) und welche Programmiersprache du verwendet hast.

    Falls du jemand zu testen deiner SW brauchst kann ich mich zur Verfügung stellen.

    Bin auch gerade dabei ein wenig mit einem Discover Media PQ zu spielen mittels eigener SW.

Kommentare sind geschlossen.
